一、沃茈閥門（上海）有限公司生產銷售的Z541H傘齒輪閘閥主要特點及用途
1、結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
二、Z541H傘齒輪閘閥主要零件材料
| 零件名稱 | 材 料 | 零件名稱 | 材 料 |
| 閥 體 | wcb a105 cr5mo zgcr18ni9ti | 閥 蓋 | wcb a105 cr5mo zgcr18ni9ti |
| 支 架 | wcb a105 cr5mo zgcr18ni9ti | 閘 板 | wcb 25 cr5mo zgcr18ni9ti |
| 閥 桿 | 2cr13 2cr13 38crmoa1、25cr2mov 1cr18ni9ti | 閥 座 | 25 25 304 304 |
| 密封環 | 304、增強柔性石墨 | 填 料 | 增強柔性石墨 |
| 閥桿螺母 | zcua110fe3 |

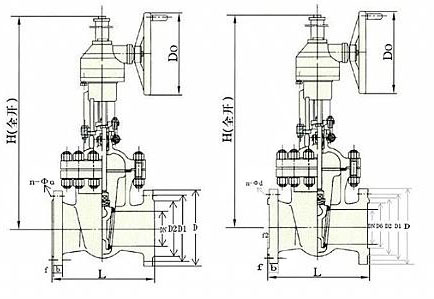

三、Z541H傘齒輪閘閥外形尺寸表
| 公稱通徑 dn(mm) | 尺寸 1.6mpa 2.5mpa | |||||||||
| l | d | d1 | d2 | b | f | z-d | h2 | d2 | 齒輪裝置 | |
| 300 | 500 | 460 | 410 | 375 | 40 | 3 | 12-25 | 1310 | 310 | ba-0 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-25 | 1468 | 310 | ba-0 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-30 | 1780 | 460 | ba-1 |
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-30 | 1880 | 460 | ba-1 |
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-34 | 2110 | 460 | ba-2 |
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-41 | 2410 | 460 | ba-2 |
