一、F9T43X電動推桿盲板閥產品概述

沃茈閥門（上海）有限公司生產銷售的F9T43X電動推桿盲板閥又名電動推桿扇形眼鏡閥，電動推桿扇形翻板，主要由左閥體、右閥體、閥桿、閘板、密封圈、電動推桿等零件組成，并由底座、支撐柱構成一個剛性結構體。密封部位采用不銹鋼與橡膠密封圈，密封性能好，使用壽命長，密封圈設置閘板上，易于維護時更換密封圈，橡膠密封圈鑲鉗在閘板上。電動推桿盲板閥可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。

二、F9T43X電動推桿盲板閥產品特點

1、閥門在開關過程中，門板密封圈無磨損現象，密封性能穩定且密封圈易更換。

2、傳動運用連桿機構原理，結構簡單適用于環境苛刻的工作場地，傳遞行程準確并使夾緊機構的三處夾緊點的夾緊力均勻。

3、考慮到盲板閥的結構特點，對盲板閥兩處密封薄弱處進行剛性加強處理，使密封性能更加可靠。

4、電動推桿定位采用新型的電感電器，減少在發訊時可能產生不必要的火花，使用更安全。

5、由于煤氣流動時，容易對閥中的不銹鋼伸縮波紋管有沖刷磨損現象，本閥在設計時在管路里腔波紋管導流套采用耐磨性能好的16mn鋼板同時增加其厚度。

6、密封圈材質選用耐高溫和耐煤氣較好的氟橡膠。

三、F9T43X電動推桿盲板閥適用范圍

f9t43x電動推桿盲板閥是按gb6222《工業企業煤氣安全規程》的有關標準同時消化吸收國內外技術基礎上，自行研制開發的新一代產品，主要應用于各工礦企業，環境保護等行業的煤氣、空氣、煙氣等氣體介質管路中，作為切斷各種有毒、有害的可靠裝置。

四、F9T43X電動推桿盲板閥工作原理

首先電動夾緊推桿通過電機驅動，將推力經過曲柄直接作用在主動夾緊螺紋閥桿上，使其旋轉并通過連桿機構使三根螺紋閥桿做同步旋轉，帶動各自相應的左、右閥桿螺母，使左閥體和中閥體在壓縮波紋管的同時以閥板為中心的相對移動，使門板密封圈完全脫離兩閥體密封圈。再啟動電動行走推桿推力將門板的盲圈和通圈更換，電動夾緊推桿再次動作，將夾緊門板橡膠密封圈，從而達到閥門密封。門板是由盲板和通圈組成，當加緊機構松開后門板旋轉變換位置即可實現閥門開關。

五、F9T43X電動推桿盲板閥技術參數

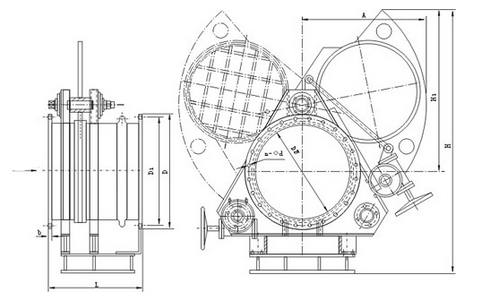

六、F9T43X電動推桿盲板閥規格尺寸
